壓力表

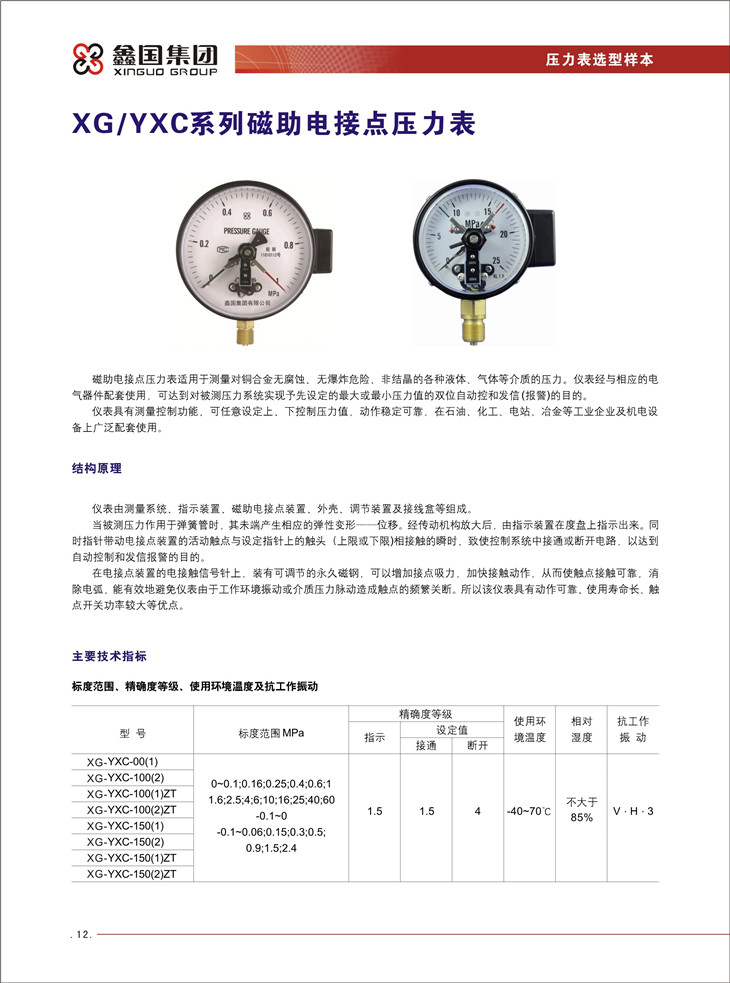

XG / YXC 系列磁助電接點壓力表：

磁助電接點壓力表適用于測量對銅合金無腐蝕、無爆炸危險、非結晶的各種液體、氣體等介質的壓力。磁助電接點壓力表經與相應的電氣器件配套使用，可達到對被測壓力系統實現預先設定的醉大或醉小壓力值的雙位自動控制和發信（報警）的目的。

磁助電接點壓力表具有測量控制功能，可任意設定上、下控制壓力值，動作穩定可靠，在石油、化工、電站、冶金等工業企業及機電設備上廣泛配套使用。

結構原理：

磁助電接點壓力表由滿量系統，指示裝置，促助電接點裝置，外殼，調節裝置及接線盒等組成。當被滿壓力作用于彈黃管時，其末端產生相應的彈性變形——位移，經傳動機構放大后，由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭（上限成下限）相接觸的瞬時，致使控制系統中接通或斷開電路，以達到自動控制和發信報警的目的。

在電接點裝置的電接觸信號針上，有可調節的永 久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消 除電弧，能有效地避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以磁助電接點壓力表具有動作可靠，使用壽命長，觸點開關功率較大等優點。
