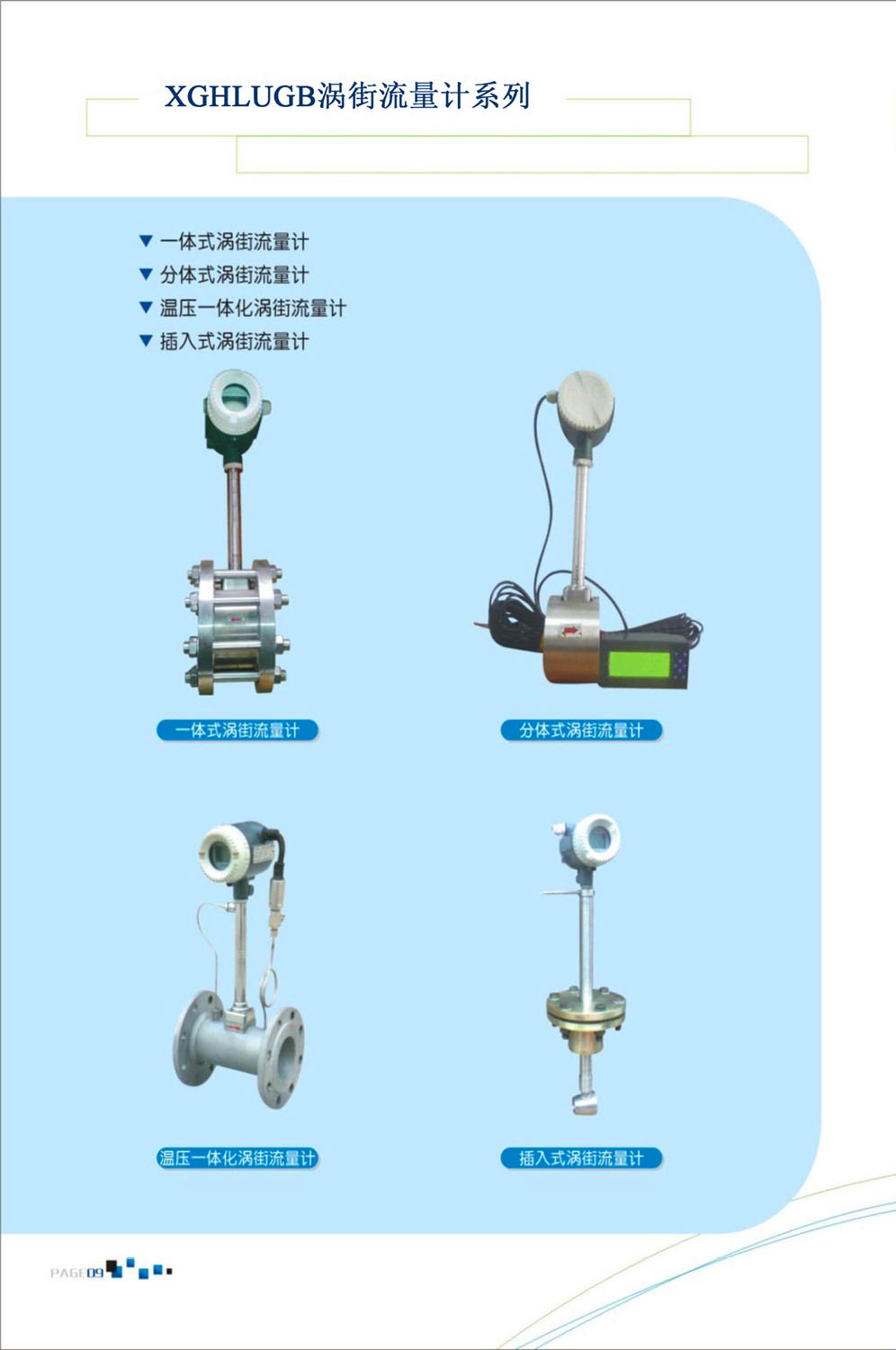

XGHLUGB渦街流量計:

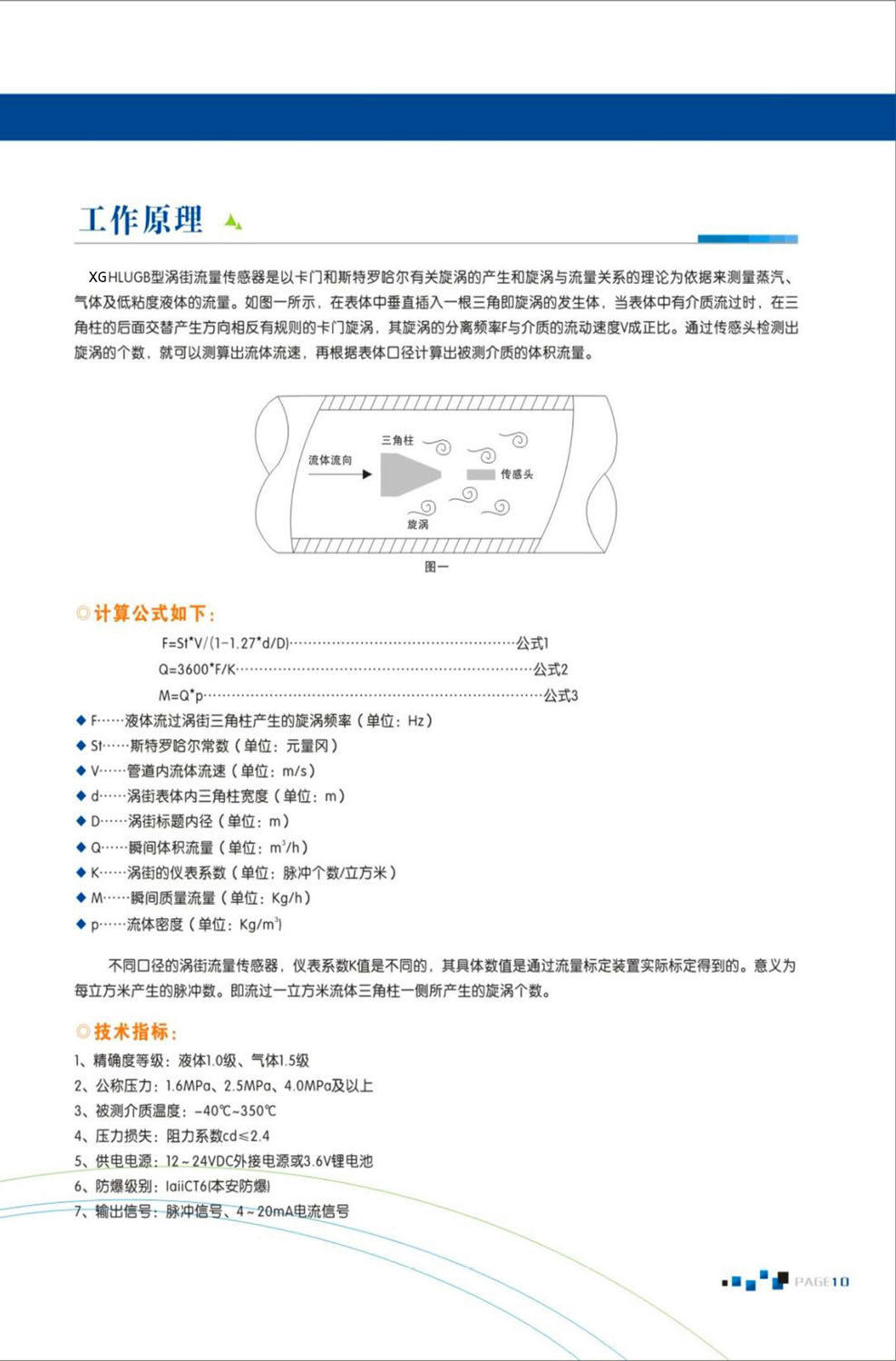

XGHLUGB型渦街流量傳感器是以卡門和斯特羅哈爾有關旋渦的產生和旋渦與流量關系的理論為依據來測量蒸汽、氣體及低粘度液體的流量。如圖一所示，在表體中垂直插入一根三角即旋渦的發生體，當表體中有介質流過時，在三角柱的后面交替產生方向相反有規則的卡門旋渦，其旋渦的分離頻率F與介質的流動速度V成正比。通過傳感頭檢 測出旋渦的個數，就可以測算出流體流速，再根據表體口徑計算出被測介質的體積流量。
